Проект "Геология продуктивной зоны ствола скважины".
Иллюстрирующие материалы

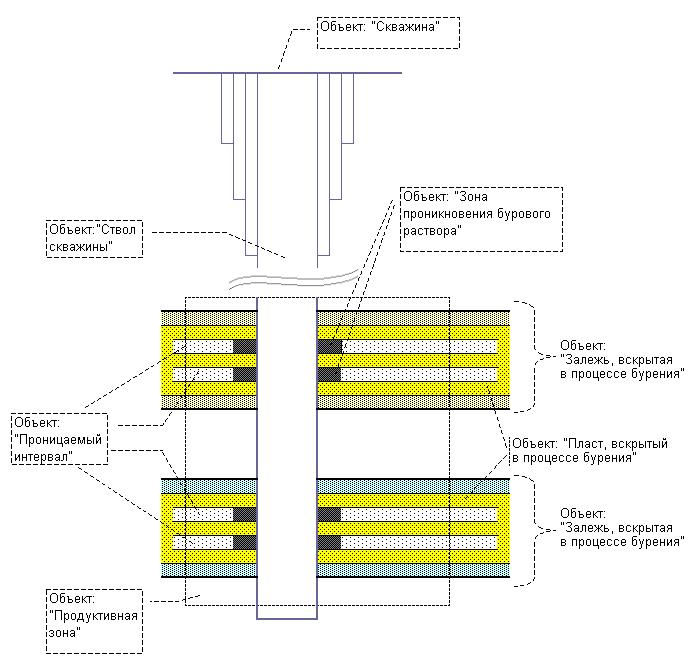

На рисунке ниже  схематично представлены геологические объекты, вскрытые в процессе углубления ствола скважины в продуктивной зоне.

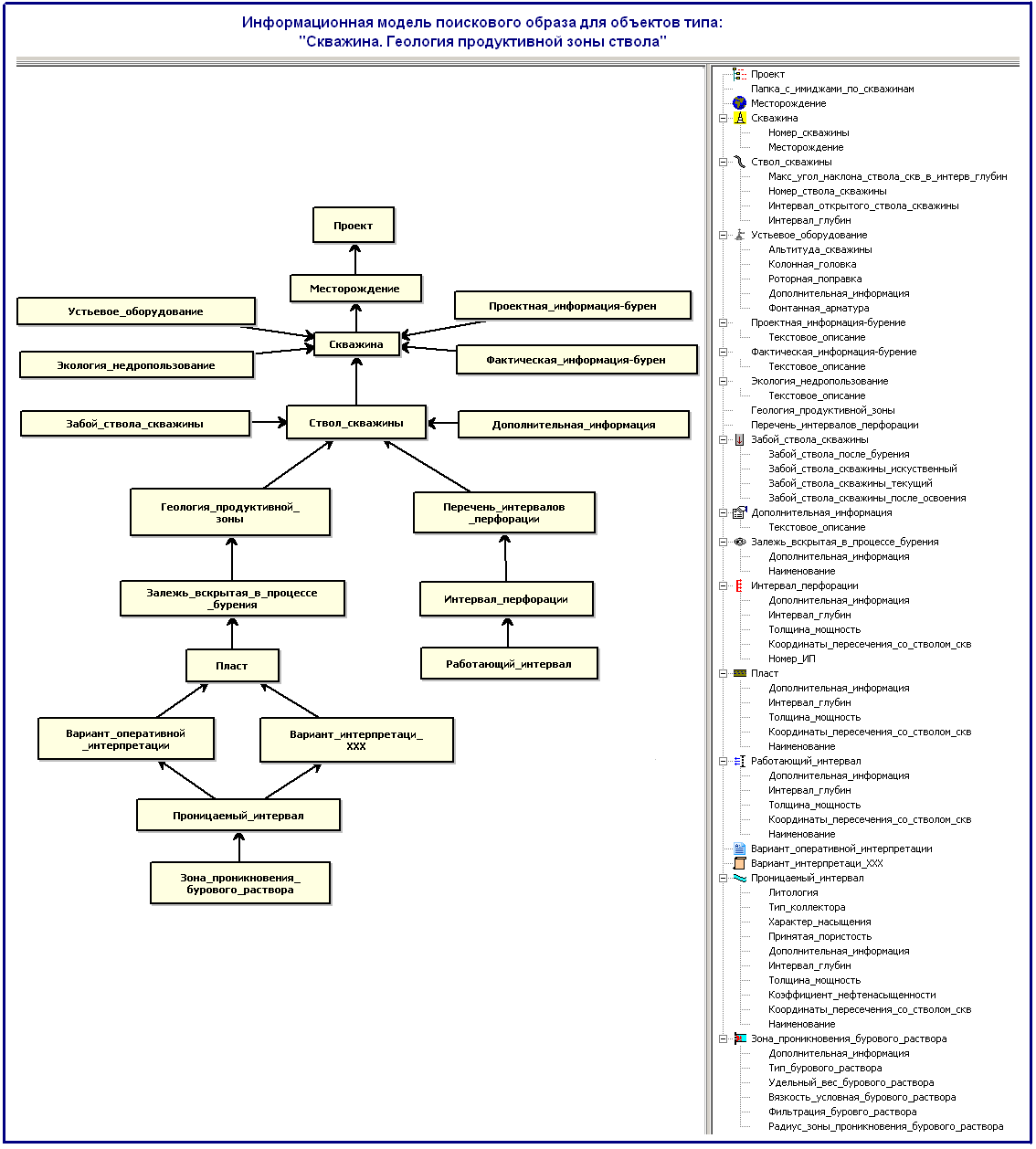

На рисунке  ниже  представлена соответствующая информационная модель, интерактивно созданная  в специализированном конструкторе.







Пояснения к информационной модели.

Геологические объекты вскрываются в процессе углубления  ствола скважины и становятся доступными для изучения и воздействия в конкретной «точке» пространства, где и проявляют свои свойства для наблюдателя.

По понятным причинам, такие объекты, как проницаемые интервалы, редко идентифицируются  однозначно всеми аналитиками.

Как правило, по результатам исследований и анализа, разные аналитики-интерпретаторы обоснованно предлагают свои варианты геологического строения и свойств пласта в данной скважине.

В дальнейшем, могут быть проведены дополнительные исследования, переинтерпретация, моделирование и уточнение структуры геологических объектов.
При этом, более старая информация не теряет своей ценности и должна быть доступна для геолога-аналитика наряду с актуальной.

Поэтому, в контексте рассматриваемой информационной модели "Геология продуктивной зоны в стволе скважины" это реализовано следующим образом.

В информационную модель внесены абстрактные объекты  типа «Вариант интерпретации», в контексте  которых и выделены проницаемые интервалы, как отдельные объекты аналитического учета (где и отражены результаты ГИС).

Общее количество вариантов интерпретации, а также информационных объектов типа: "Проницаемый интервал" и их свойств концептуально не ограничивается.

В процессе углубления ствола скважины фильтрационные свойства проницаемых интервалов в зоне проникновения бурового раствора и промывочной жидкости (как ограниченной части проницаемого интервала), существенно искажены.

То есть, образуется зона проникновения бурового раствора в коллектор .

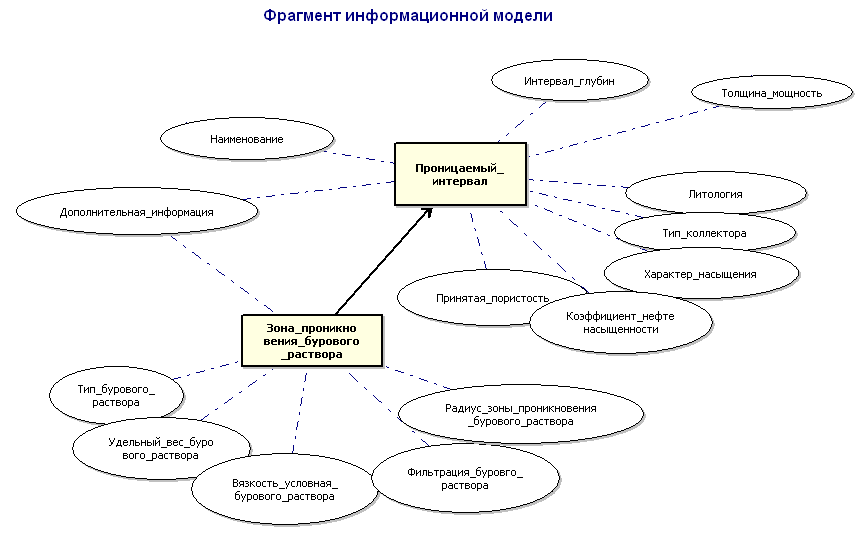

В контексте рассматриваемой информационной модели, для каждого объекта типа «Проницаемый интервал», условно выделен подобъект «Зона проникновения бурового раствора» , где фиксируется соответствующая информация (в частности, свойства бурового раствора, примененного при вскрытии данного проницаемого интервала).

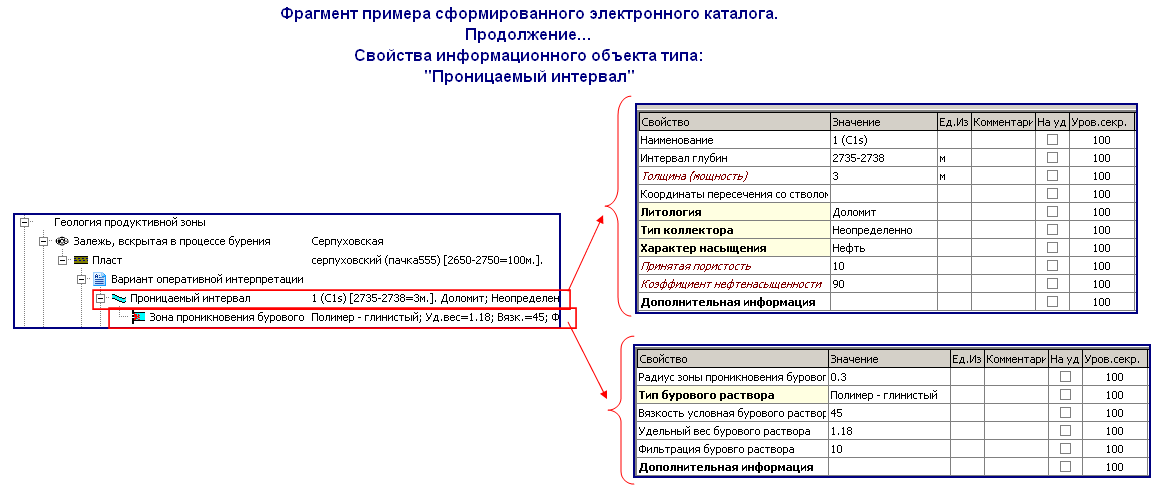

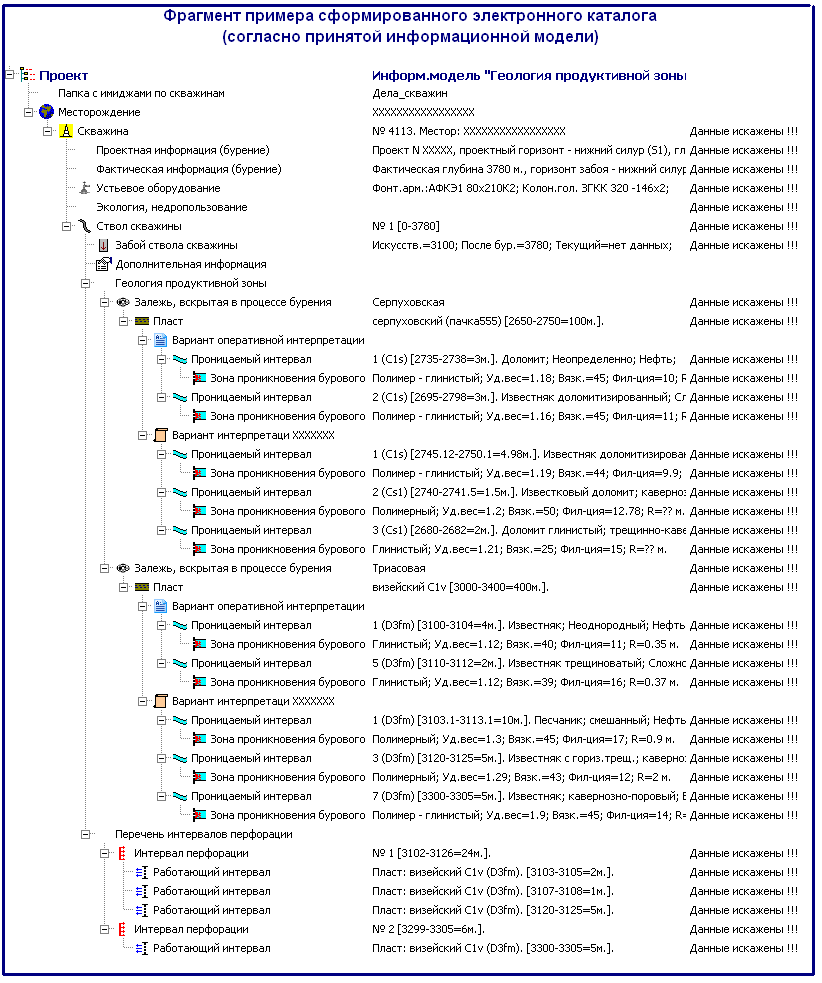

На рисунках  ниже  представлен фрагмент сформированного поискового образа (согласно принятой информационной модели).
